Высокоскоростная двухручьевая экструзионная линия для выдува пленки из LDPE/HDPE

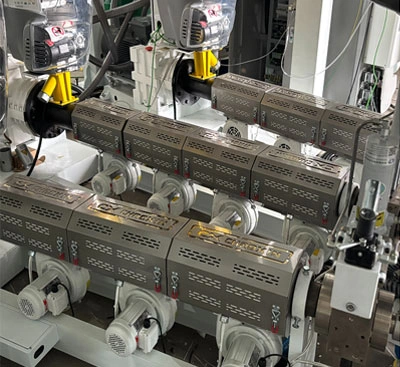

ABC | Технические параметры — Секция экструзии

• Конструкция шнека: тип ABC; диаметр шнеков: 55/65/55 мм.

• Соотношение L/D (длина к диаметру): 32:1.

• Трансмиссия: редуктор, напрямую соединенный с главным двигателем; компактная конструкция, повышенный КПД передачи.

• Главный двигатель: ABB, мощность 30/37/30 кВт.

• Редуктор: Shuguang Heavy Duty, модель SG35/SG50/SG35.

• Способ смены сетки: гидравлический ручной шиберный фильтр.

• Способ нагрева: керамические нагревательные элементы.

• Вентиляторы охлаждения: один вентилятор мощностью 11 кВт;
два вентилятора (на входе и выходе) мощностью 5,5 кВт.

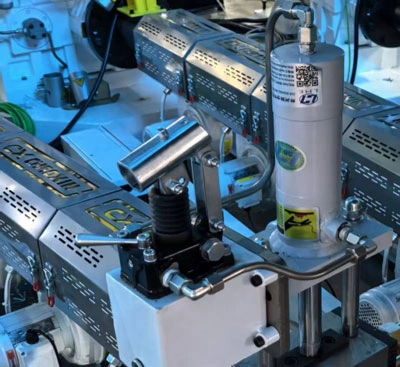

ABC | Механико-гидравлический сменщик сеток

Устройство отличается простой и компактной конструкцией,
а также легкостью и удобством в эксплуатации. Замена сетки
осуществляется без усилий благодаря гидравлическому приводу;
надежное уплотнение предотвращает утечку материала,
обеспечивая стабильное давление расплава, качественное
формирование пленочного рукава и равномерную толщину пленки.
Отсутствие сложной гидравлической станции и системы
электрического управления гарантирует низкую частоту отказов
и удобство технического обслуживания.

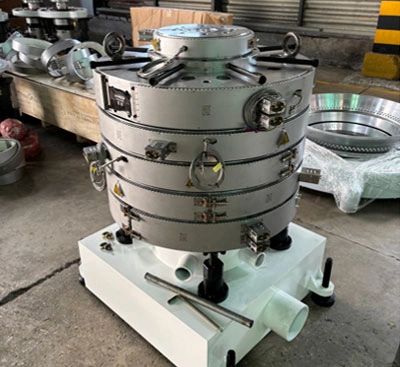

ABC | Экструзионная головка

• Тип экструзионной головки: для ЛПЭНП (LDPE) с внутренним охлаждением

• Диаметр экструзионной головки: φ300 мм

• Принцип работы: функционирует совместно с автоматическим воздушным кольцом,
а также системами сканирующего измерения и контроля толщины, формируя комплексное
решение для стабилизации рукава и управления толщиной пленки.

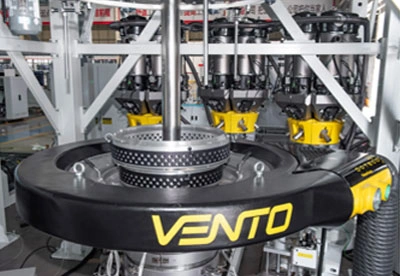

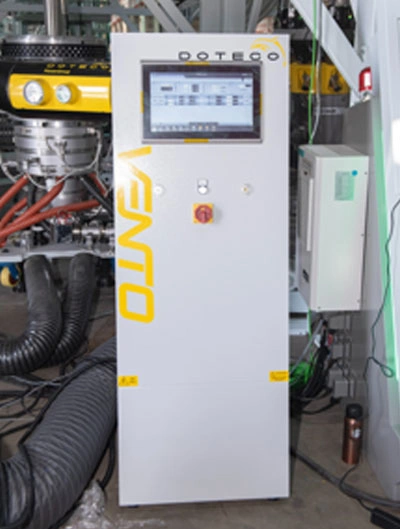

ABC | Автоматическое воздушное кольцо Doteco

48 сопел, трехканальная конструкция.

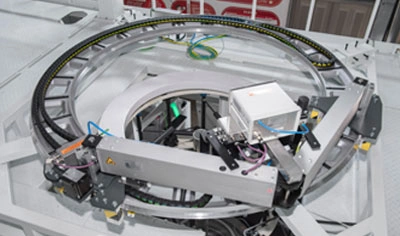

ABC | Автоматическое измерение толщины

Зонд + круговое сканирование: бесконтактное измерение, снижающее
риск повреждения (царапания) поверхностей из мягких материалов.

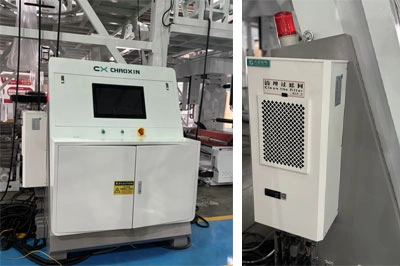

ABC | Промышленный компьютер

Компания B&R, специализирующаяся на системах экструзии,
обеспечивает возможность удаленного управления.

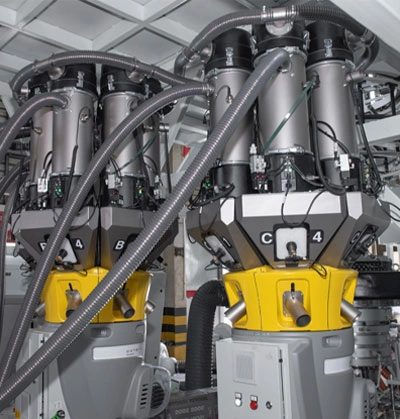

ABC | Система автоматического дозирования

• Преимущества при работе с компонентами:
Простота очистки и технического обслуживания; минимизация дефектов пленки,
вызванных колебаниями в пропорциях смешиваемых материалов.

• Конструктивное исполнение:
Оптимизированная конструкция загрузочного порта и системы в целом,
предотвращающая застревание материала и обеспечивающая
удобство повседневного обслуживания.

• Возможности расширения:
Система поддерживает работу с 2–6 компонентами. Предусмотрены резервные загрузочные
порты и разъемы для подключения проводки, что позволяет в будущем расширить
функционал системы за счет добавления новых компонентов; установка дополнительных
аксессуаров может быть выполнена непосредственно после поставки оборудования.
(Запатентовано)

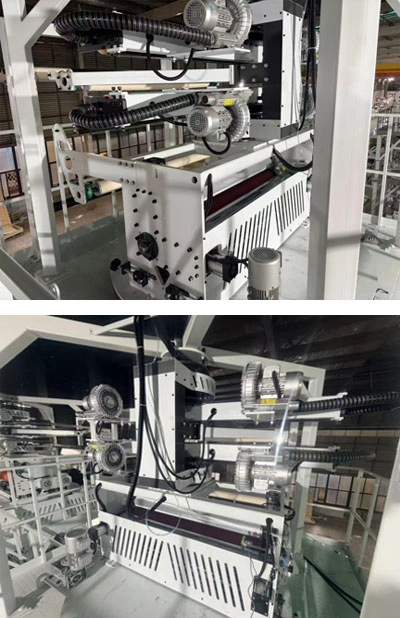

ABC | Осциллирующая башня

Собственная разработка и дизайн

Полностью устраняет проблемы вздутия ребер,
образования складок и неровностей в рулонах пленки HDPE

Устраняет характерные для HDPE продольные
линии слияния (следы смыкания формы)

Обеспечивает более сбалансированное распределение усилия
на разрыв в пленке HDPE и предотвращает ее смещение

По сравнению с системами с вращением вниз, отличается
значительно более длительным сроком службы

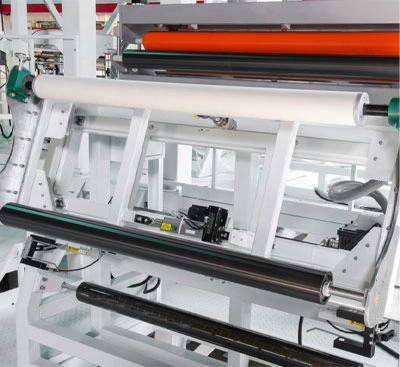

ABC｜EPC

Система автоматического центрирования и коррекции

1. Принцип работы
В системе используются два фотоэлектрических датчика,
которые автоматически отслеживают кромку материала.
При изменении ширины материала система самостоятельно
определяет положение кромки и управляет
корректирующей рамой, выполняя центрирование и коррекцию.

2. Ключевые преимущества
Калибровка одной кнопкой: при изменении ширины материала не требуется ручная
настройка фотоэлектрических датчиков, что обеспечивает высокую эффективность работы.
Симметричное расположение кромок материала гарантирует стабильное натяжение,
предотвращая образование складок и дефекты при обрезке кромок.
Уменьшение ширины обрезаемых кромочных полос позволяет
существенно сократить расход материала.

3. Дополнительные функции (для двухмоторной модели)
Поддержка смещения центральной оси; измерение и отображение ширины материала в режиме
реального времени; функция коррекции намотки с защитой от «взрыва» кромки;
возможность настройки рабочих параметров.

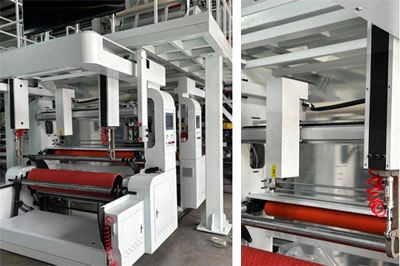

ABC | Секция намотки

• Метод намотки: Автоматическая двойная намотка.

• Вспомогательные устройства: Оснащено устройством подачи.

• Роботизированный манипулятор: Манипулятор захватывает пневматический вал.

• Преимущества: Сокращение объема ручного труда, обеспечение более плавной
смены рулонов и создание более интуитивно понятного интерфейса управления станком.

ABC | Интегрированная система управления

Системы Siemens

Промышленные приводы ABB
